TDD Sistema de transmisión de datos de video bidireccional 48 km rango 37dbm VDC-48
El VDC-48 es un sistema de transmisión de videos/datos bidireccional TDD de alto rendimiento diseñado para una comunicación inalámbrica de larga distancia y baja latencia. Utilizando la tecnología de Duplex División de tiempo (TDD), admite una transmisión de datos y datos de dos vías perfectas, lo que lo hace ideal para UAV, robótica, vigilancia, respuesta de emergencia y aplicaciones industriales que requieren enlaces de comunicación confiables.

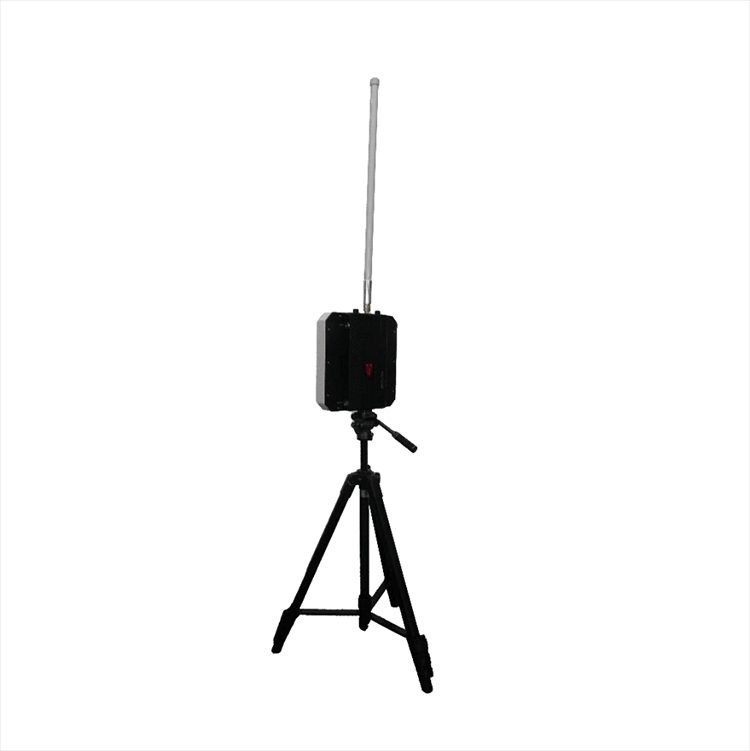

VDC-48
El VDC-48 es un sistema de transmisión bidireccional/transmisión bidireccional TDD de alto rendimiento diseñado para comunicación inalámbrica de baja latencia de larga distancia y baja distancia
Especificación
| Parámetro | Versión estándar | Versión integrada | Versión integrada II |
| Frecuencia de trabajo | 1350 ~ 1470 MHz | 1350 ~ 1470 MHz | 1350 ~ 1470 MHz |
| Radiofrecuencia | 2T2R | 2T2R | 2T2R |
| Potencia de transmisión | 37 dbm (5W) | 37 dbm (5W) | 37 dbm (5W) |
| Distancia de transmisión | 48 km de aire a tierra | 48 km de aire a tierra | 48 km de aire a tierra |
| Ancho de banda del canal | 10 megahercio | 10 megahercio | 10 megahercio |
| Modo de modulación | QPSK / 16QAM | QPSK / 16QAM | QPSK / 16QAM |
| Velocidad | 16.4 Mbps @ 16qam 3/4 | 16.4 Mbps @ 16qam 3/4 | 16.4 Mbps @ 16qam 3/4 |
| Cifrado de comunicación | AES256 | AES256 | AES256 |
| Retraso de transmisión | ≤10 ms | ≤10 ms | ≤10 ms |
| Interfaz antena | SMA *2 | N conector *2 | N conector *1 |
| Interfaz de alimentación | XT30PW-M | Línea Lemo | Línea Lemo |
| Interfaz de equipo | Puerto ethernet *2 | WIFI *1 | WIFI *1 |
| TTL/RS232 *2 | Ethernet de 100 MB *1 | Ethernet de 100 MB *1 | |
| RS422 | TTL/RS232 *2 | TTL/RS232 *2 | |
| SBUS *2, TTL *1 | RS422 *1, SBUS *2 | RS422 *1, SBUS *2 | |
| Consumo general de energía |
≤40W @ 4Mbps (aire)
≤12W @ 1Mbps (tierra) |
≤40W @ 4Mbps (aire)
≤15W@1Mbps (tierra) |
≤40W @ 4Mbps (aire)
≤15W @ 1Mbps (tierra) |
| Dimensión | 153 * 77 * 25 mm | 250 * 150 * 34.4 mm | 259 * 259 * 76 mm |
| Peso | 370 gramo | 1.5 kg | 1.5 kg |
| Voltaje de trabajo | Valor típico +24V @ 2a | DC9~36V | DC9~36V |
| Temperatura de trabajo | -40℃ ~ +75℃ | -40℃ ~ +65℃ | -40℃ ~ +65℃ |
Introducción al producto
Con un rango de transmisión máximo de hasta 48 kilómetros, el VDC-48 garantiza una conectividad estable y de alta calidad incluso en entornos complejos. Integra un conjunto de características inteligentes que incluyen detección de interferencias en tiempo real, retransmisión automática, selección de frecuencia adaptativa (con 12 puntos de frecuencia seleccionables) y control de renta de bits adaptativa, que se ajustan dinámicamente a las condiciones de señal cambiantes.
Estas capacidades mejoran significativamente el rendimiento anti-interferencia y la resistencia multipatina, manteniendo una alta confiabilidad y estabilidad de la transmisión en operaciones de campo desafiantes.
Características del producto
El sistema también incorpora un control de potencia automático, optimizando la salida basada en condiciones de transmisión para reducir el consumo de energía y mitigar el ruido de la RF en entornos de espectro compartido. Con un rango de temperatura de trabajo de -40 ° C a +75 ° C, el VDC -48 está construido para funcionar en climas extremos, lo que lo hace adecuado para implementaciones industriales duras y misiones al aire libre móviles.
Compacto pero potente, el VDC-48 es compatible con una gama de plataformas aerotransportadas o terrestres y admite varias configuraciones de red a través de su diseño de interfaz flexible. Ya sea implementado para transmisiones de video de video en vivo, intercambio de telemetría o transmisiones de datos de comando/control, proporciona una red troncal de comunicación bidireccional robusta que garantiza el éxito de la misión en múltiples dominios.
Detalles del producto
Hasta 48 km de distancia de transmisión
≤10 ms Retraso de transmisión
Detección de interferencias automáticas
Frecuencia adaptativa con 12 puntos seleccionables
Función de retransmisión automática
Selección de puntos de frecuencia: elija entre opciones fijas y adaptativas, ofreciendo 12 canales de frecuencia seleccionables para un control preciso.
Mapeo en serie: Configure la asignación entre los puertos serie remotos y locales según sea necesario.
IP en espera: se pueden configurar direcciones IP alternativas para redes flexibles.
Ideal para una cobertura de área amplia donde la patrulla tripulada es un desafío, proporcionando comentarios de video en tiempo real a los centros de control.
Operaciones de búsqueda y rescate
Ayuda a ubicar a las personas en entornos remotos o peligrosos, mejorando la precisión y eficiencia de rescate.
Investigación científica
Permite el acceso a ubicaciones inaccesibles, peligrosas o remotas para recopilar imágenes valiosas y datos ambientales.
